Dúvidas frequentes sobre continuidade elétrica

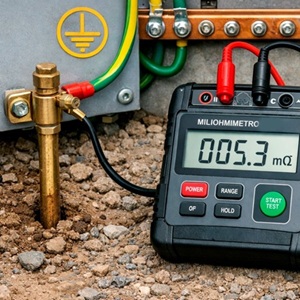

O que é o ensaio de continuidade elétrica?
É a verificação de que existe um caminho elétrico íntegro e de baixa
resistência ao longo dos condutores de proteção, das equipotencializações e
das descidas do SPDA. Confirma que, se houver uma falta, a corrente terá por
onde escoar até o aterramento. Um condutor rompido, uma conexão frouxa ou
uma emenda corroída interrompem esse caminho — e o ensaio revela isso mesmo
quando nada aparece a olho nu.
Qual norma exige o ensaio?
Nas instalações de baixa tensão, a NBR 5410, item 7.3.2, exige o ensaio de
continuidade dos condutores de proteção, incluindo as equipotencializações
principal e suplementares. No SPDA, a NBR 5419-3 verifica a eficácia do
sistema justamente pela continuidade elétrica. São finalidades diferentes,
com o mesmo princípio de ensaio.
Qual a diferença entre continuidade e resistência de aterramento?
São medições diferentes. A continuidade verifica se o caminho de proteção
está íntegro e conectado, de ponta a ponta — uma resistência muito baixa, em
miliohms, ao longo de condutores e conexões. A resistência de aterramento
mede a dificuldade de escoamento da corrente para o solo. Um sistema pode ter
ótima resistência de aterramento e ainda ter um condutor de proteção rompido
no meio do caminho, que só o ensaio de continuidade encontra.
A continuidade precisa ser verificada antes de outros ensaios?
Sim. A própria NBR 5410 assume, ao tratar da verificação da
equipotencialização e do seccionamento automático, que a continuidade dos
condutores de proteção já tenha sido confirmada. É um pré-requisito: não faz
sentido avaliar se a proteção vai atuar sem antes garantir que o caminho de
terra está íntegro.
Preciso desligar a instalação para o ensaio?
O ensaio é feito com o trecho desenergizado, porque se mede a resistência do
próprio condutor, não a tensão de operação. Isso normalmente é resolvido com
desligamentos pontuais e combinados, sem parar a instalação inteira,
seguindo os procedimentos de segurança da NR-10.
E se um ponto reprovar?
O laudo localiza o trecho com problema, indica a provável causa — conexão
frouxa, condutor rompido, emenda corroída, ligação desfeita em reforma — e o
que precisa ser corrigido. Reprovar em continuidade é um achado importante,
porque significa que um caminho de proteção que deveria existir está
interrompido. Corrigido o ponto, uma reinspeção confirma a integridade.
O laudo sai com ART?
Sim. O ensaio e o laudo são conduzidos por engenheiro eletricista
habilitado, com Anotação de Responsabilidade Técnica registrada no CREA.
Relatório de medição sem responsável técnico não tem valor perante
seguradora, auditoria ou fiscalização.
